TRANSFORMASI MODEL DATA

TRANSFORMASI MODEL DATA

Sebelum ke materi model data relational saya akan melanjutkan materi yang kemarin  model data relational. Pada model data relational dikenal varian entitas dan agregasi. Berikut penjelasnnya:

Varian entitas

• Entitas Kuat adalah himpunan entitas yang dilibatkan dalam ERD, entitas kuat tidak memiliki ketergantungan dengan himpunan entitas lainnya

• Entitas lemah adalah  suatu entity yang manan keberadaannya tergantung dari keberadaan entity lain, pada entity lemah tidak memiliki atribut yang berfungsi sebagai key attribute

contoh entitas kuat dan entitas lemah:

hobi merupakan entitas kuat dan ditandai dengan kotak yang garisnya dobel

mahasiswa merupakan entitas lemah

Agregasi

• Agregasi menggambarkan sebuah himpunan relasi yang secara langsung menghubungkan sebuah himpunan entitas dengan sebuah himpunan relasi dalam ERD. Secara kronologi mensyaratkan telah adanya relasi lain. Relasi terbentuk tidak hanya dari entitas tapi juga mengandung unsur relasi lain.

Contoh agregasi :

TRANSFORMASI MODEL DATA KE BASIS DATA FISIK

• EDR atau Entity Relational Digaram direpresentasikan menjadi sebuah basis data secara fisik. Komponen pada ERD ditransformasikan menjadi tabel yang merupakan komponen utama pembentuk basis data. Atribut yang melekat pada masing-masing himpunan entitas dan relasi akan dinyatakan sebagai field dari tabel yang sesuai

Implementasi Himpunan Entitas Lemah dan Sub Entitas

• Penggunaan himpunan entitas lemah dan sub entitas dalam diagram ER diimplementasikan dalam bentuk tabel sebagaimana himpunan entitas kuat.Bedanya jika himpunan entitas kuat sudah dapat langsung menjadi sebuah tabel utuh/sempurna walaupan tanpa melihat relasinya dengan himpunnan entitas lain. Maka himpunann entitas lemah hanya dapat ditransformasikan menjadi sebuah tabel dengan menyertakan pula attribute key dari hasil implementasi himpunan entitas lemah.

Latihan Soal Model Data Relational

LATIHAN 1

Jawaban dari latihan soal disamping adalah:

Relation Key

> Entitas Account

Candidate Key= Account_number, balance

Primary Key= account_number

Alternate Key= balance

Foreign Key=-

> Entitas Branch

Candidate Key = branch-name, branch-city,assets

Primary Key = branch-name

Alternate Key = branch-city, assets

> Entitas Customer

Candidate Key = customer-name,customer-street,customer-city

Primary Key = customer-name

Alternate Key = customer-street, customer-city

 > Entitas Loan

Candidate Key = loan-number,amount

Primary Key = loan-number

Alternate Key = amount

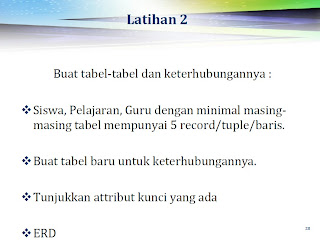

LATIHAN2

 gambar di samping adalah jawaban dari soal diatas untuk point pertama

jawaban untuk tabel keterhubungan

Primary key nya adalah NIS,Kode_mapel, dan NIS

ER Diagram

MODEL DATA RELATIONAL

Setelah kita mempelajari Diagram E-R selanjutnya kita mempelajari model data relation

Model data relation adalah kumpulan table berdimensi dua dengan masing relasi(relations) tersusun atas tuple atau baris dan attribute atau kolom pada suatu basis data.

Suatu model data yang meletakkan data dalam bentuk relasi(bisanya disebut table).



\     Masing-masing table memiliki struktur yang mirip dengan ER database

 Relational Data Model Terms

1.  Relasi adalah sebuah table yang terdiri dari beberapa kolom dan beberapa baris
2.  Attribute adlah kolom pada sebuah relasi
3.  Tuple adalah baris pada sebuah relasi, atau kumpulan elemen-elemen yang saling berkaitan  menginformasikan tentang suatu entitas secara lengkap
4.  Domain adalah seluruh kemungkinan nilai yang dapat diberikan ke suatu attribute
5.  Degree  adalah jumlah attribute dalam sebuah relasi
6.  Cardinality dalah jumlah tuple dalam sebuah relasi

Relasi

•        Relasi menunjukkan adanya hubungan diantara sejumlah entitas yang berasal dari himpunan    entitas yang berbeda
•        Struktur data dasar untuk menyimpan informasi. Strukturnya sebagai table(kumpulan table-table)
  Setiap relasi memiliki skema yang mendeskripsikan nama relasi dan attribute beserta tipenya

Contohnya:

Mahasiswa=(nim:string, nama_mhs:string)

Keterangan :

Mahasiswa adalah nama relasi.

Nim dan nama_mhs adalah nama attribute

String adalah tipe dari attribute



BASIS DATA RELATIONAL

Baris disebut tuple

Kolom disebut attribute

Table disebut  relation

Domain adalah kumpulan dari harga atomic yang dapat dimiliki oleh suatu kolom atau attribute

Istilah alternative

MENDEFINISIKAN DOMAIN

Meeber nama domain yang sesuai dengan nilai yang akan dimiliki domain tersebut

Menentukan tipe data dari nilai yang akan membentuk domain

Menentukan format dari domain

BATASAN-BATASAN  INTEGRITAS

Suatu batasan-batasan yang diberikan terhadap suatu relasi

Ditetapkan ketika skema didifinisikan

Dicetak ketika relasi-relasi dimodifikasi atau dimanipulasi(penambahan, pengubahan, pengubahan dan pencarian/menampilkan data)

RELATIONAL  INTEGRITY RULES

NULL

Nilai suatu attribute yang tidak diketahui dan tidak cocok untuk baris(tuple) tersebut.

Nilai (konstanta) Null digunakan untuk menyatakan/mengisi atribut-atribut yang lainnya memang belum siap/tidak ada.

ENTITY INTEGRITY

Tidak ada satu komponen primary key yang bernilai null

REFERENTIAL INTEGRITY

Garis yang menghubungkan antara satu table dengan table lain
